Ein Bauvorhaben am Hang des Velberter Ortsteils Neviges, wo der anstehende Tonstein unter einer mächtigen Verwitterungsschicht liegt, zeigt schnell die Grenzen konventioneller Baugrubensicherungen. Der seitliche Erddruck auf eine nur fünf Meter tiefe Baugrube überstieg die Prognosen, weil sich Hangwasser in den Klüften staute. Genau hier setzt unsere Bemessungsarbeit an: Wir unterscheiden präzise, ob ein vorgespanntes aktives Ankersystem die Verformungen begrenzen muss oder ob ein passiver Verpressanker im anstehenden Fels wirtschaftlicher ist. Die enge Bebauung in den Tallagen Velberts, etwa entlang der Friedrichstraße, lässt oft keine weiten Aushubprofile zu, sodass die Wahl des Verankerungstyps über die Machbarkeit des gesamten Projekts entscheidet. Ergänzend setzen wir die Böschungsstabilitätsberechnung ein, um die Interaktion zwischen Ankerkräften und potenziellen Gleitfugen zu modellieren, und kombinieren dies mit dem CPT-Versuch für eine lückenlose Erkundung weicher Horizonte.
Ein korrekt bemessener Anker ist nicht nur ein Bauteil, sondern die Versicherung gegen progressive Schäden, die mit einem einzigen Zuggliedversagen beginnen.
Methodik und Umfang
Velbert, eingebettet in die Hügel des Niederbergischen Landes, erlebte seinen Bauboom mit der Industrialisierung der Schloss- und Beschlagindustrie, was zu einer kleinteiligen Bebauungsstruktur auf teils verfüllten Seitentälern führte. Diese historische Entwicklung prägt heute den Baugrund: Neben den natürlichen Schiefertonen und Sandsteinen des Oberkarbons treffen wir auf heterogene Auffüllungen, deren Zusammensetzung von Schlacke bis Bauschutt reicht. Für die Verankerung bedeutet das, dass die Krafteinleitungslänge im tragfähigen Gebirge sitzen muss, während die Freispielstrecke die Lockergesteinszone überbrückt. Unser Ansatz trennt daher strikt zwischen Nachweis der inneren und äußeren Tragfähigkeit, wobei wir die Mantelreibungswerte nicht pauschal ansetzen, sondern über Erfahrungswerte aus ähnlichen Formationen im Bergischen Land kalibrieren. Die
SPT-Bohrung liefert uns dabei die nötigen Rammwiderstände, um die Bohrlochstabilität zu prognostizieren, und die
In-situ-Durchlässigkeitsversuche klären, ob Injektionen zur Abdichtung des Ankerkopfs erforderlich werden.
Lokale Besonderheiten
Die DIN EN 1997-1 in Verbindung mit DIN 1054:2021-04 fordert für Verankerungen nicht nur Standsicherheitsnachweise im Grenzzustand der Tragfähigkeit, sondern auch Gebrauchstauglichkeitsbetrachtungen, die in Velbert aufgrund der häufig nur wenige Meter entfernten Nachbarbebauung besonders kritisch sind. Das größte Risiko liegt in der Fehleinschätzung der Mantelreibung im Übergangsbereich zwischen Verwitterungszone und Festgestein: Setzt man hier zu optimistische Werte an, können die Verpresskörper kriechen, ohne dass ein Lastabfall am Ankerkopf messbar ist. Wir begegnen dem durch eine konservative Festlegung der Krafteinleitungslänge und durch Eignungsprüfungen an repräsentativen Ankern, bei denen wir die tatsächliche Last-Verformungs-Kurve mit dem Rechenmodell abgleichen. Ein weiterer kritischer Punkt ist die Dauerhaftigkeit bei temporären Baugrubenankern: In den tonigen Böden Velberts kann stehendes Sickerwasser innerhalb weniger Jahre zu Lochkorrosion führen, wenn der Korrosionsschutz nicht auf die lokale Wasserchemie abgestimmt ist.
Häufige Fragen
Wann ist in Velbert ein aktiver Anker einem passiven System vorzuziehen?
Sobald die zu erwartenden Verformungen des Baugrubenverbaus das zulässige Maß überschreiten, was in Velberts innerstädtischen Tallagen mit Nachbarbebauung im Abstand von unter drei Metern fast immer der Fall ist. Ein aktiver, also vorgespannter Anker begrenzt die Verschiebungen auf wenige Millimeter, während ein passiver Nagel erst bei größeren Verformungen seine volle Kraft aufbaut. Wir treffen die Entscheidung auf Basis einer numerischen Verformungsprognose, die den tatsächlichen Steifigkeitsverlauf des Baugrunds berücksichtigt.
Welche Ankerlängen sind im Velberter Tonstein üblich?
Die Krafteinleitungslänge im unverwitterten Tonstein liegt typischerweise zwischen vier und sieben Metern, abhängig von der Klüftigkeit und der geforderten Gebrauchslast. Hinzu kommt die Freispielstrecke durch die Verwitterungszone und eventuelle Auffüllungen. In den Hanglagen von Neviges oder Langenberg ergeben sich so Gesamtlängen von zwölf bis zwanzig Metern, die wir individuell an den Bohrprofilen bemessen.
Mit welchen Kosten muss ich für eine Verankerungsbemessung rechnen?
Für eine objektbezogene Bemessung inklusive Standsicherheitsnachweisen und Ausführungsplänen liegt das Honorar je nach Projektgröße und Anzahl der Ankerlagen zwischen €1.080 und €3.490. Pauschale Angaben sind schwierig, weil der Aufwand von der Komplexität der Kinematik und der Anzahl der zu führenden Grenzzustandsnachweise abhängt. Wir erstellen Ihnen nach einer kurzen Projektsichtung ein verbindliches Angebot.
Wie wird die Dauerhaftigkeit der Anker in den lokalen Böden sichergestellt?

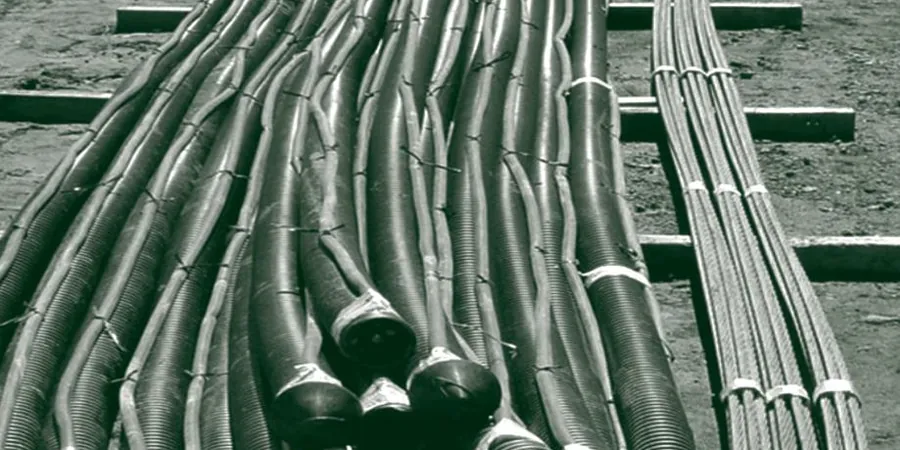

Wir klassifizieren den Anker nach DIN EN 1537 in die Korrosionsschutzklasse I und schreiben eine doppelte Umhüllung des Stahlzugglieds mit gewellten PE-Mänteln und zementgebundener Verpressung vor. Den Wasserchemismus des Baugrunds analysieren wir vorab, um eine potenziell aggressive Umgebung zu identifizieren. Bei temporären Ankern unter zwei Jahren Standzeit kann in wenig aggressiven Böden auf Klasse II zurückgestuft werden, was wir im Einzelfall gutachterlich bewerten.
