Velberts Stadtbild ist geprägt von der Topographie des Niederbergischen Landes. Die historische Entwicklung vom kleinen Kirchdorf zur Industriestadt des 19. Jahrhunderts folgte den Bachtälern, doch die Neubaugebiete der Nachkriegszeit drängen zunehmend in die Hanglagen und auf die Höhenrücken. Diese Verlagerung stellt die Baugrunduntersuchung vor Herausforderungen: Unter einer dünnen Verwitterungsschicht stehen die Festgesteine des Oberkarbons an – Tonsteine, Schluffsteine und Sandsteine, die in ihrer Mächtigkeit und Klüftigkeit stark variieren. Für ein belastbares Baugrundmodell reichen punktuelle Aufschlüsse oft nicht aus. Hier setzt die seismische Tomographie an: Sie liefert ein durchgehendes Untergrundprofil, das die Tiefe der Felsoberkante, den Verwitterungsgrad und die Lage von Störungszonen abbildet. Kombiniert man diese Information mit einem gezielten Sondierprogramm per SPT-Bohrung, lassen sich die dynamischen Kennwerte direkt mit dem Bohrprofil kalibrieren und die Baugrundeinstufung nach DIN EN 1998-1 wird wesentlich sicherer.

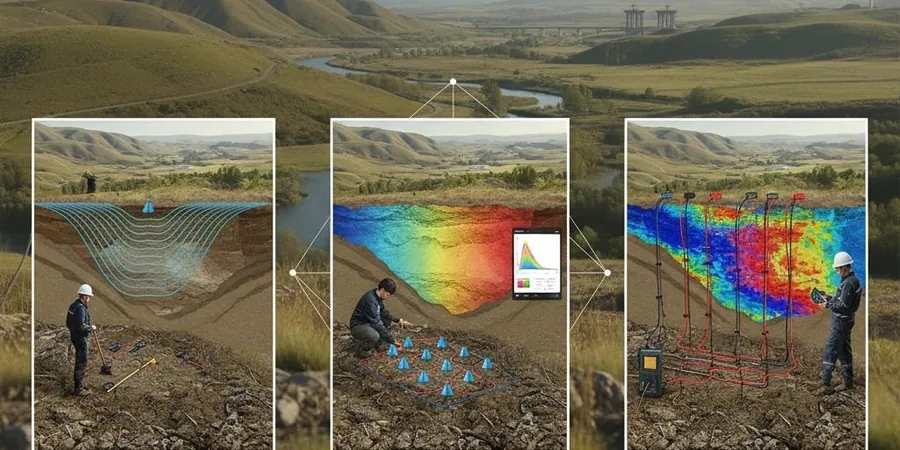

Zwei seismische Verfahren, ein Ziel: Refraktion liefert die Felsoberkante, Reflexion die tiefere Schichtung – gemeinsam das präziseste 2D-Baugrundmodell für Velberts heterogenen Untergrund.
Methodik und Umfang
Der geologische Kontrast zwischen der Velberter Innenstadt und den südlichen Stadtteilen wie Neviges ist erheblich. Im zentralen Bereich dominieren verwitterungsbeständige, bankige Sandsteine, die bei der seismischen Refraktion hohe Geschwindigkeiten und einen abrupten Anstieg zum Fels liefern. In Neviges und entlang des Deilbachs trifft man dagegen auf tonig-schluffige Wechselfolgen mit tiefgründiger Verwitterung. Die seismische Tomographie kartiert hier nicht nur die Felsoberkante, sondern detektiert auch Wechsellagerungen und aufgelockerte Zonen, die mit der
Korngrößenanalyse an den Bohrkernen später verifiziert werden. Die Messung selbst erfolgt zerstörungsfrei entlang von Profillinien; Geophone registrieren die Laufzeiten der Wellen, die mit einem Vorschlaghammer oder Fallgewicht erzeugt werden. Die Inversion der Daten ergibt ein Geschwindigkeitsmodell, das Rückschlüsse auf die dynamischen Steifemoduln erlaubt. In Kombination mit
MASW zur Bestimmung des Scherwellenprofils (Vs30) wird das seismische Baugrundmodell vervollständigt – eine Grundlage, die bei Erdbebennachweisen nach DIN EN 1998-5 zwingend erforderlich ist.
Häufige Fragen
Was kostet eine seismische Tomographie in Velbert?
Die Kosten liegen typischerweise zwischen 2.260 € und 4.890 €, abhängig von der Profillänge, der Anzahl der Geophone und der gewünschten Erkundungstiefe. Beinhaltet sind Messung, Datenauswertung und ein Bericht mit Tiefenschnitten.
Welche Baugrundinformationen liefert die Refraktionsseismik?
Das Verfahren liefert ein 2D-Geschwindigkeitsmodell des Untergrunds. Daraus lassen sich Schichtgrenzen zwischen Lockergestein und Fels, der Verwitterungsgrad und die dynamischen Elastizitätsmoduln ableiten. Über empirische Beziehungen schätzen wir den RQD-Wert des Felses ab.
Funktioniert die Methode auch in bebautem Gebiet?
Ja, mit angepasster Geometrie. Wir arbeiten mit kurzen Profilauslagen und punktuellen Messungen auf Straßen und Plätzen. Der Verkehrslärm wird durch Stapelung der Signale herausgefiltert. In Velberts engen Wohnstraßen setzen wir oft linienhafte Geophonketten ein.
Wie tief kann die seismische Tomographie in Velberts Untergrund vordringen?
Mit Refraktionsmessungen erreichen wir bei 100 m Profillänge etwa 25-30 m Tiefe. Die Reflexionsseismik dringt mit einer stärkeren Quelle bis 100 m vor und bildet auch tiefere Schichtgrenzen im Karbon ab – wichtig bei der Erkundung von altem Bergbau.
